試驗機的液壓驅動

該試驗機為液壓驅動加載，液壓原理見下圖。試驗機工作時，通過電機4驅動液壓泵3工作，油箱1中的液壓油經由過濾器2，進入油路系統，當回油閥6關閉（不通）時，關閉送油閥5，液壓油經由送油閥5的T口返回油箱1，試驗機不進行加載試驗，當送油閥5打開時，液壓油進入油缸7，驅使活塞上升進行加載試驗。

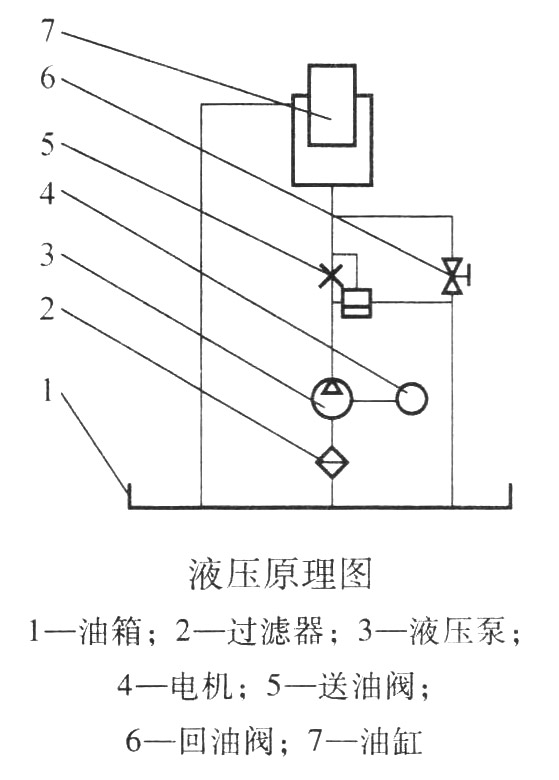

液壓原理圖

回油閥通過旋轉手輪，帶動開關桿移動，調節閥的開口大小來控制進入油缸的油量及壓力實現加載。

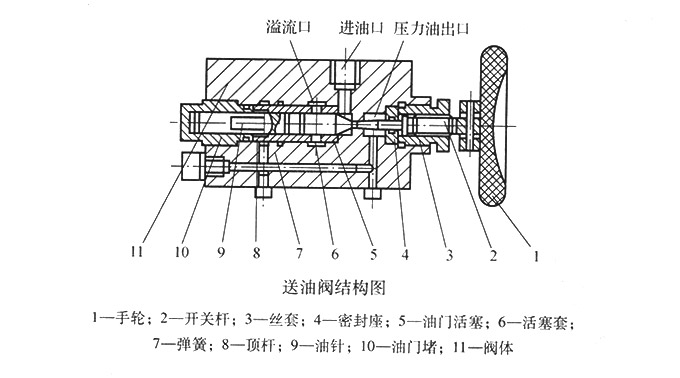

送油閥結構圖

回油閥通過旋轉手輪，帶動開關桿移動，開啟閥口卸油。

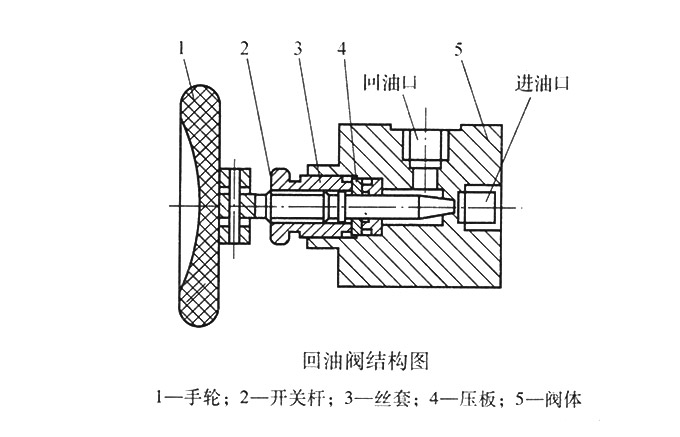

回油閥結構圖

試驗機的電器控制

電氣系統是基于提高試驗效率思路而設計的雙CPU（雙核）系統。控制CPU完成了傳感器信號采集、顯示與鍵盤管理、過載保護檢測與執行、試驗報告打印、計算機數據通信等。打印管理CPU負責打印報告的數據緩沖，控制CPU約需2s就可以將打印報告數據傳輸至打印管理模板，這樣實現了無需等待可以一邊繼續試驗而一邊打印試驗報告。

電器系統原理圖

試驗時，通過送油閥給油使活塞上升進行給試樣加載，傳感器加載力信號輸出至儀表放大器進行第一級放大，然后通過量程轉換放大器到A/D轉換完成從模擬量到數字量的轉換，控制CPU將此數字量處理為實際的試驗力，加載過程中控制CPU根據試驗力大小自動完量程控制的切換。
