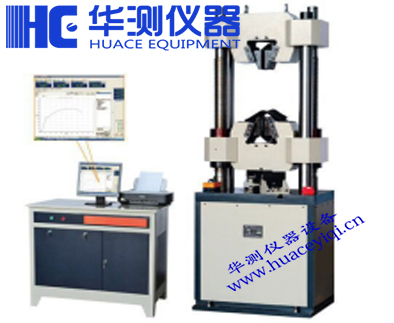

HC-WD-60型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。

>>方案描述

1、主機

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如

2、傳動系統

下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。

3、液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

4、控制系統

4.1功能簡介

支持進行拉伸、壓縮、剪切、彎曲等試驗；

支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；

支持試驗參數自定義；

采用開放式的EXCEL報表形式，支持用戶自定義報表格式；

查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；

程序自帶強大試驗分析功能；

程序支持分級管理兩級（管理員、試驗員）用戶管理權限；

 >>主要性能技術指標

3.1 最大試驗力kN 600

3.2 試驗力測量范圍kN 1%～100%FS

3.3 試驗力示值相對誤差 ≤示值的±1%

3.4 試驗力分辨率                        0.01kN

3.4 位移測量分辨力mm 0.01

3.5 變形測量精度mm 0.01

3.6 最大拉伸試驗空間mm 650

3.7 最大壓縮空間mm 380

3.8 活塞行程mm  150

3.9 圓試樣鉗口夾持直徑mm Φ13-Φ40

3.10扁試樣鉗口夾持厚度mm 0-15

3.11扁試樣最大夾持寬度mm 75

3.12壓盤尺寸mm φ160mm

3.13彎曲試驗兩點間最大距離mm 450

3.14彎曲支滾寬度mm 120

3.15彎曲支滾直徑mm Φ30

3.16活塞最大移動速度mm/min 50

3.17夾緊方式 自動加緊

3.18主機外形尺寸mm 830×700×2100

3.19測力柜外形尺寸mm 1000×700×1400

>>系統配置清單

4.1 試驗機主機 油缸下置式主機 1臺

4.2 壓力傳感器 中航電測 1只

4.3 伺服控制用油源 專有技術生產 1套

4.4 電液伺服閥 數字式伺服閥 1只

4.5 伺服控制系統 專有技術生產 1套

4.6 電氣控制系統 專有技術生產 1套

4.7 光電編碼器  1只

4.8 計算機 聯想品牌計算機 1臺

4.9 打印機 彩色噴墨打印機 1臺

4.10 標準附具

圓試樣拉伸鉗口mm Φ13-Φ26、Φ26-Φ40 各1套

扁試樣拉伸鉗口mm 0-15 1套

壓縮附具mm 160 1套

彎曲附具mm 試驗兩支點間最大距離450 1套
